سلام درود خدمت استاد عزیزم

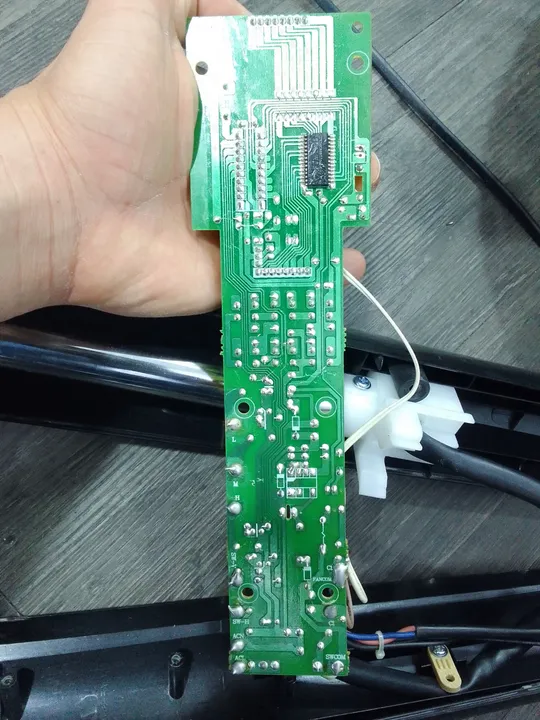

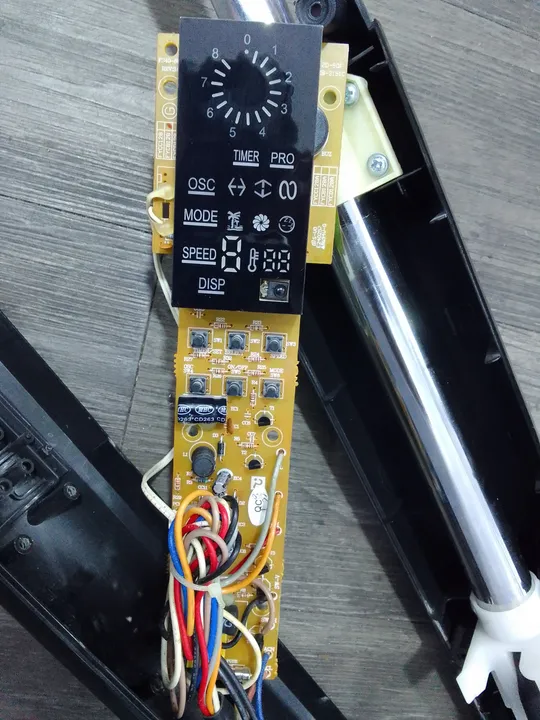

برد پنکه مایا ایستاده هست فقط کلید اسپید کار میکنه و این کلید رو که میزنیم یک بار روشن خاموش میکنه و یک بار با همون دکمه سوینگ موتور گردن پنکه فعال میشه میشه یک بار دیگه بزنی سرعتش زیاد میشه و دفعه بعد با همون دکمه خاموش میشه و گاهی اصلا عمل نمیکنه، کلید های دیگه هم اصلا کار نمیکنن!
کجا رو باید چک کنم
IMG_20231016_0857182448×3264 2.18 MB
حل شده
راهنمایی جهت عیب یابی برد پنکه ی Maya ایستاده
حسین آذرمینیاپرسیده شده ۲ سال پیش۳۸۲ بازدید۲ پاسخ
پاسخ منتخب
مهراد معیناستاد· ۲ سال پیشسلام دوست عزیز، معمولا هر کدام از کلید ها بسته به طراحی مدار، یا ولتاژ مثبت رو قطع و وصل میکن و یا گراند رو.
شما با توجه به موارد آموزش داده شده، مدل کلید رو تشخیص بدید و به مقاومت pull up و یا pull down هم دقت کنید. اگر خود کلید ها سالم هستن، مسیر ولتاژ رو دنبال کنید و قطعات رو در این مسیر تست کنید.
ممکن هست که سردی لحیم و یا قطعی مس هم داشته باشه برد.
پاسخها (۲)
- حسین آذرمینیا· ۲ سال پیش
پاسخ شما
