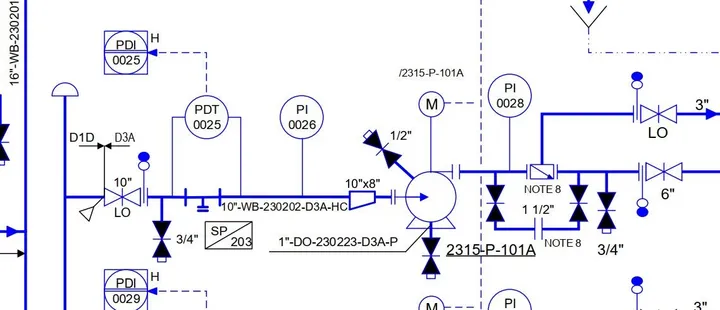

1.در این P&ID چه نوع از PDT و چه المنتی وبرای چه(اختلاف فشار به تنهایی؟) استفاده شده؟از کجا باید متوجه شد؟
2.تجهیز SP/203 چه تجهیزی است؟
3.وقتی از یک ترنسمیتر اختلاف فشار برای اندازه گیری فلو استفاده میشود قید کردن آن را به صورت PD در P&iD صحیح است؟ 2021-01-05/1609836827-859749-quastion.jpeg1138×490 87.3 KB
حل شده
طرح چند سوال در خصوص المان های بکار رفته در یک نقشه ی P&ID
شهاب عباسپورپرسیده شده ۵ سال پیش۲۱۳ بازدید۳ پاسخ
پاسخ منتخب
فرزاد لطفیاستاد· ۵ سال پیشباید لجند نقشه رو نگاه کنین و موردی که به نظر میاد strainer باشه رو چک کنین و احتمالا بخاطر اندازه گیری اختلاف فشار دو سر از pdt استفاده شده و نوعش هم دیافراگمی انتخاب شه
پاسخها (۳)
- فرزاد لطفیاستاد· ۵ سال پیشسوال ۳ خیر باید به صورت pdt نوشته شود
- فرزاد لطفیاستاد· ۵ سال پیشسوال ۲ لجند نقشه چک گردد
