نحوه ی استفاده از گزینه ی Keep Out Layer برای اندازه گذاری دور برد در نرم افزار Altium Designer

Question

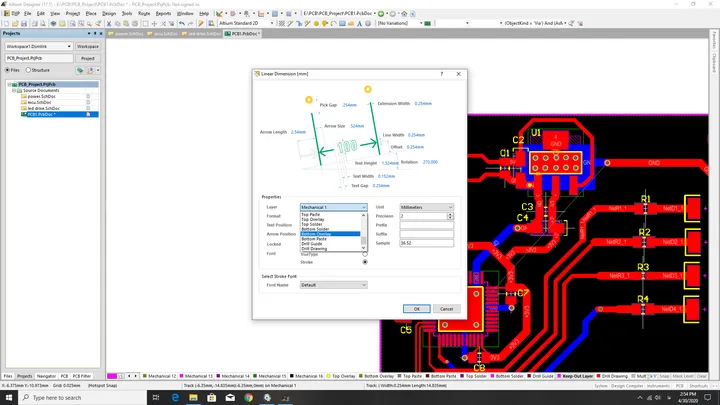

2020-04-30/1588242321-458891-image.png1920×1080 220 KB مهندس برای اندازه گذاری دور برد من تو قسمت انتخاب keep out layer ندارم.لایه مکانیکال 1 میتونم بگذارم؟

مهراد معین · Accepted Answer

کدوم ورژن altium رو استفاده می کنید؟ توی آموزش گفته شده که dimesion توی keep out کشیده بشه؟ وقتی که با wizard یک برد می سازید، خودش به صورت خود به خود dimension ها رو هم براتون می کشه. ببینید خودش توی کدوم لایه گذاشته، شما هم توی همون بذارید.

محمد افتخاری · Answer

ورژن 17.1.9 هست.شما توی اموزش همین ابعاد رو ست کردید بعد قرمز رنگ بود.که گفتید دابل کلیک میکنیم و keep out layer رو انتخاب میکنیم که به رنگ صورتی هست.منم دیدم مکانیکال رنگش همینطوریه مهندس pcb wizard رو هم دیدم قسمت دیمنشن رو لایه ی مکانیکی 1 گذاشته بود

مهراد معین · Answer

شما هم روی همون مکانیکال بذارید. کلا در واقع زیاد فرقی نمیکنه چون اون شرکتی که pcb شما رو چاپ می کنه اصلا به این قسمت ها کاری نداره و فقط مختصات track ها و سوراخ ها و این چیز ها رو از فایل شما خروجی می گیره و به دستگاه هاش میده. پس عملا dimension تفاوتی ایجاد نمی کنه.

محمد افتخاری · Answer

مرسی
