برای اینکه جلوگیری کنیم از خزش روی برد باید اسلات رو از قسمت modify تنظیمات فیزیکی برد (عدد1) ایجاد کنیم؟
یا با پد های بیضی شکل این جای خالی رو درست کنیم؟
حل شده
نحوه ی ایجاد Slot بر روی PCB برای جلوگیری از وقوع خزش
محمد افتخاریپرسیده شده ۶ سال پیش۱۷۲ بازدید۱۱ پاسخپاسخ منتخب
مهراد معیناستاد· ۶ سال پیشسلام، برای ایجاد slot خیلی ساده در لایه keep out layer یک شکل بسته بکشید. مثلا وسط برد یک مستطیل بکشید. موقع چاپ، cnc روی این لایه رو برش میده.
پاسخها (۱۱)

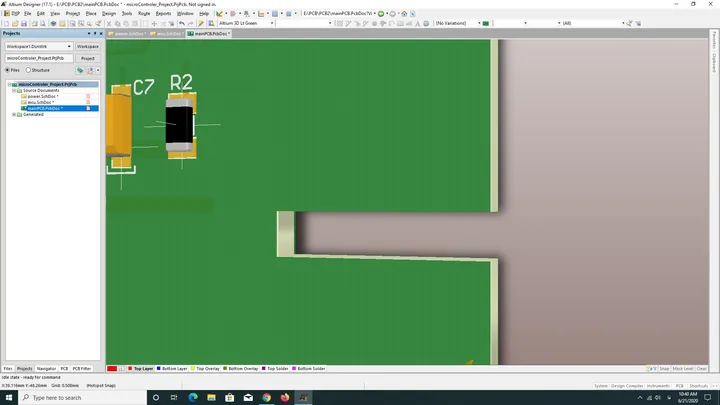

- مهراد معیناستاد· ۶ سال پیشالبته با این روش، در شمای 3d اون slot دیده نمیشه. اگه می خواید اونجا هم دیده بشه، اون سطح بسته رو انتخاب کنید، از منوی Tools -> Convert -> Create Board Cutout from Selected Primitives اون سطح تبدیل به cutout میشه و در نمای 3d هم دیده میشه.
- محمد افتخاری· ۶ سال پیشمرسی مهندس.لطف کردید

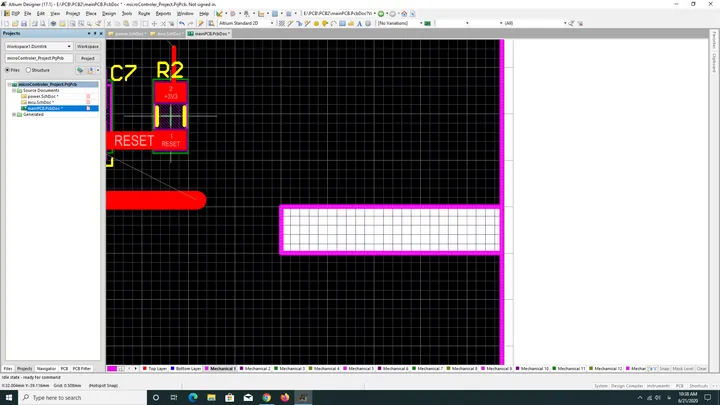

- محمد افتخاری· ۶ سال پیشبه همین شکل؟ مهندس من نمیدونم چرا کلا لایه keep out من فعال نیست.چیزی نمیشه تو این لایه انداخت.همین اسلات رو توی لایه مکانیکال انداختم.
- مهراد معیناستاد· ۶ سال پیششاید hide شده. روی یکی از لایه ها کلیک راست کنید و ببینید در منوی show چیزی میبینید یا نه. کلا مخصوصا در ایران حتما باید دور بورد لایه keep out رو بکشید.
- محمد افتخاری· ۶ سال پیشمخفی نیس.و حتی تو منوی پایین لایه کیپ اوت رو دارم.منتها اصلا توی این لایه نمیتونم چیزی قرار بدم.و همچنین اصلا خط یا تیکه مس یا جیزی رو اصلا جزو گزینه ها نیست که کیپ اوت بزارم.مکانیکال 1 داره

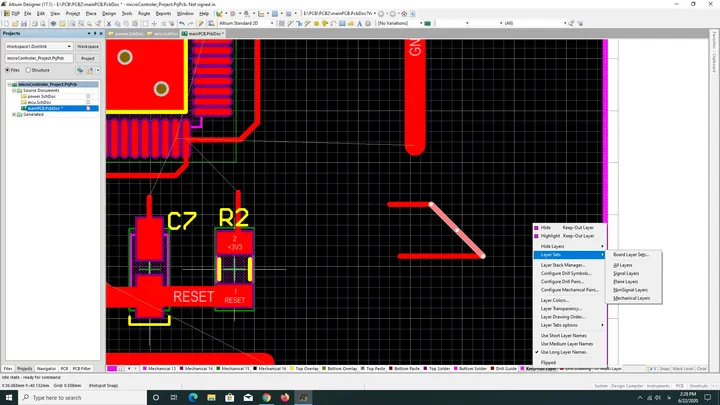

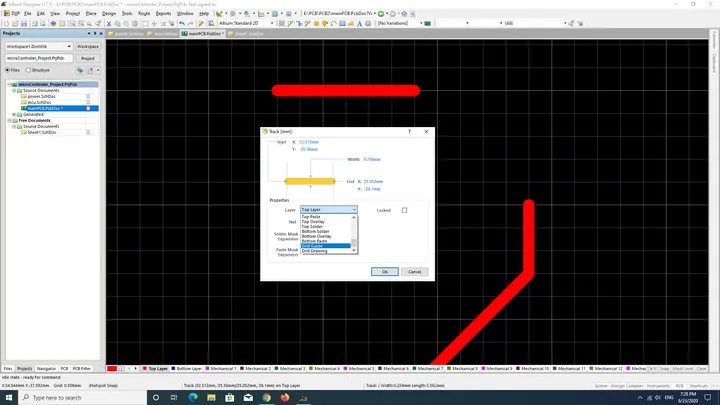

- مهراد معیناستاد· ۶ سال پیششما مثلا توی همون top layer یک خط بکشید (line) بعد روش دبل کلیک کنید و اونجا که گفته این خط توی چه لایه ای هست بذاریدش توی keep out. الان دارید میگید که اصلا اونجا هم لایه ای به اسم keep out نداره؟!

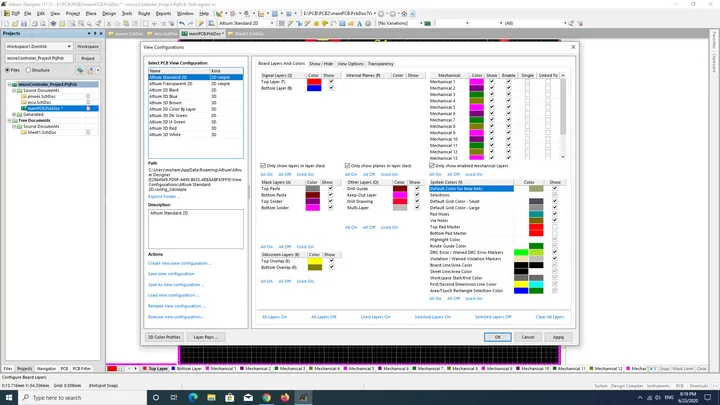

- محمد افتخاری· ۶ سال پیشبله مهندس دقیقا همین منظورم بود.اما این پایین سربرگ کیپ اوت رو دارم.ولی انگار فقط برای نمایشه.حتی رنگش هم که مثل مکانیکال 1 هست
- مهراد معیناستاد· ۶ سال پیشاون روشی که گفتم رو امتحان کردید؟ روی خطی که کشیدید دبل کلیک کنید و از صفحه ای که میاد یک اسکرین برای من بفرستید که ببینم.
- محمد افتخاری· ۶ سال پیشخدمت شما مهندس.اصلا تو لایه های من keep out رو ندارم.فرموید چین روی مکانیکال 1 برش میده؟حتی من تو تنظیماتش فعال دارم
- محمد افتخاری· ۶ سال پیشاز منوی tools یه چی توی کیپ اوت انداختم که رنگشم فرق داره با مکانیکال 1 tools->convert->convert selected primitives to Keep Out
