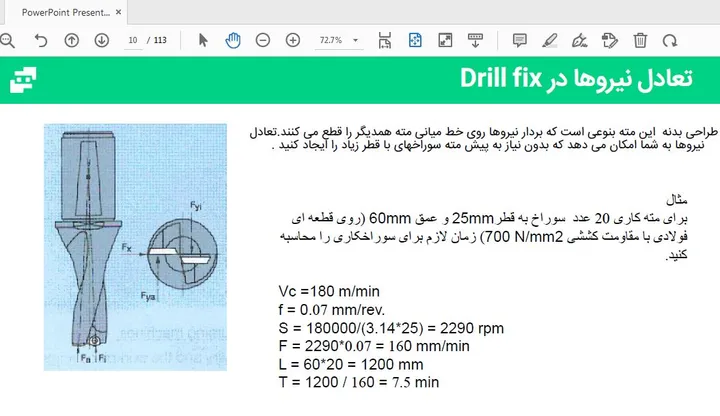

نحوه ی تخمین سرعت برشی در مثال مطرح شده در مبحث مته های اینسرتی

سلام آقای مرادی روز بخیر

ممنون از توجهتون

جواب تقریبا مفصله به همین دلیل شماره گذاری می کنم که در صورت لزوم به شماره ها ارجاع دهید :

- در این نوع مته ها چون اختلاف شعاع برشی بین اینسرت میانی و اینسرت محیطی نسبتا زیاده لذا گرید و براده شکن این دو اینسرت معمولا متفاوته

2- معمولا اینسرت میانی با گرید چقرمه تر و اینسرت محیطی با گرید سخت تر انتخاب میشن

3- در نهایت برای محاسبه دور و فید بهتره که دور S رو بر اساس گرید چقرمه تر (اینسرت میانی) و فید رو بر اساس براده شکن سخت تر (اینسرت محیطی) محاسبه کنید که مقادیر کمتری بدست بیاد و محافظه کارانه تر باشه

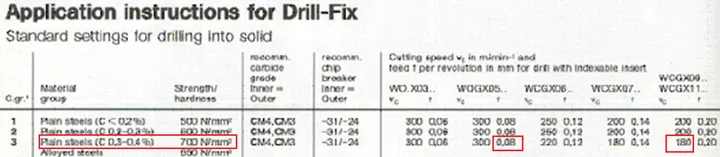

4- از روی کاتالوگ شرکت هرتل (الماسه ساز) که قدیمی تره مطابق تصویر پیوست 1 دو مقدار انتخاب شده

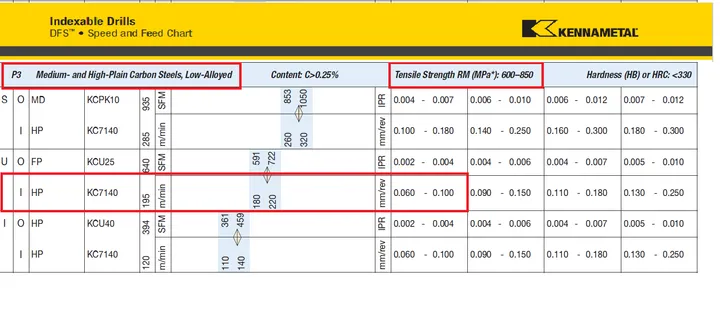

5- در حال حاضر شرکت HERTEL توسط شرکت KENNAMETAL خریداری شده و اطلاعات کاتالوگ های این شرکت بروز تره در تصویر 2 سرعت برش و پیشروی بر اساس دیتای این شرکت ارائه شده تصویر پیوست 2

6- در نهایت همانطور که در آموزش ها گفته شد این مقادیر تقریبی هستند و مقادیر نهایی روی ماشین و با توجه به شرایط (متریال ذ، ابزار ، ماشین ، براده و … ) باید تعیین شوند

تصویر 1

تصویر 2
