نحوه ی مدلسازی Trunnion در نرم افزار Caesar

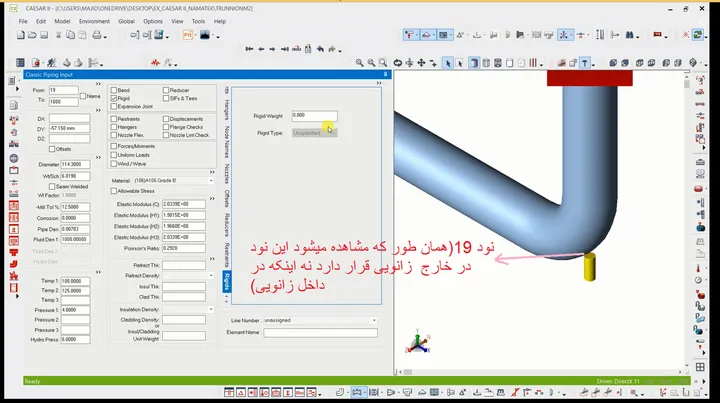

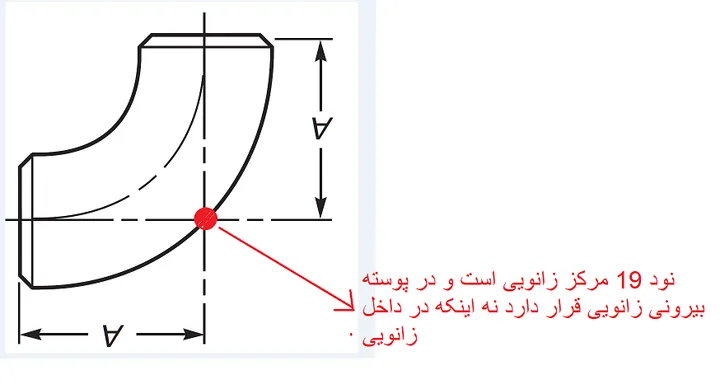

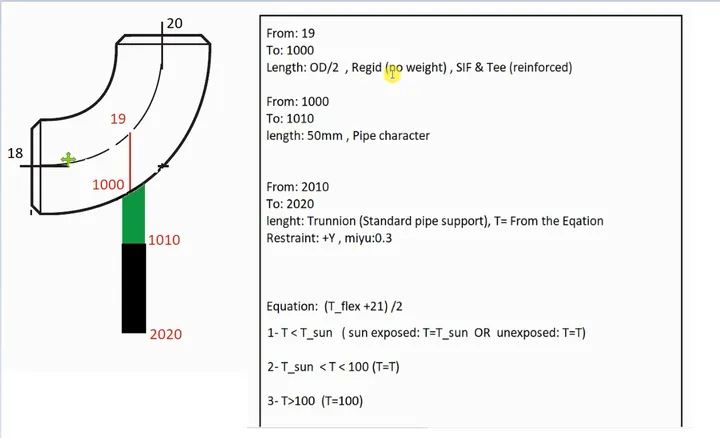

سلام جناب دکتر…در مورد مدل کردن ترونیون در سزار سوال داشتم …شما در اموزش میفرمایید که المان 19 تا 1000 در دل زانویی است و میگویید که این المان را فقط به این دلیل ایجاد میکنیم که به پوسته ی بیرونی زانویی برسیم… در صورتی که نود 19 مرکز زانویی است و در پوسته بیرونی زانویی قرار دارد در نتیجه نیازی نیست که برای رسیدن به پوسته ی بیرونی زانویی همچین المانی تعریف شود وحتی اگر این المان را در سزار رسم کنید مشاهده میکنیم که نود 19 در خارج زانویی است و مشاهده میکنیم که المان 1000- 19 در بیرون از زانویی رسم میشود نه اینکه در داخل زانویی 2021-07-06/1625533252-159919-1.png874×467 31.6 KB 2021-07-06/1625533252-415292-2.png1076×655 165 KB 2021-07-06/1625533252-854969-3.png1704×953 306 KB
