با سلام
دکتر مانی زاده وقتتون بخیر

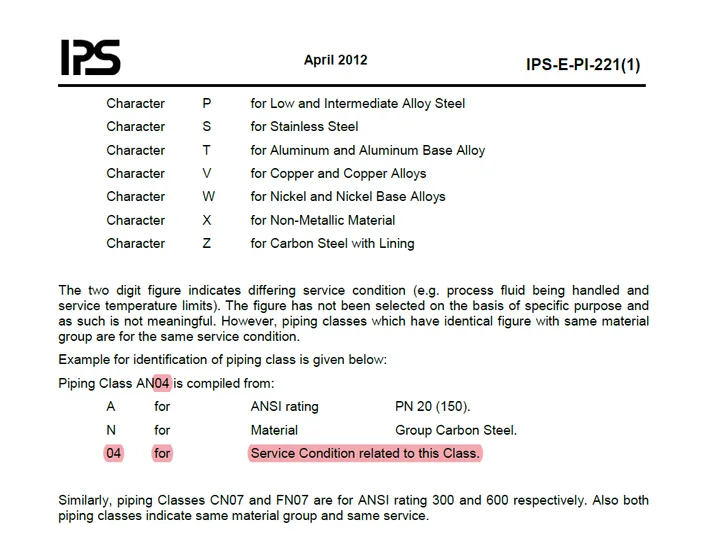

در استاندارد IPS-E-PI-221 برای انتخاب پایپینگ کلاس از دو عدد در آخر نام گذاری استفاده می شود که در این استاندارد توضیحی درمورد این دو عدد داده نشده است. می خواستم بدانم این دو عدد نشان دهنده چه مشخصاتی هستند و اگر تغییر پیدا کنند به چه ضمیمه ای مراجه کنیم. (به طور مثال در تصویر امده است AN04 که عدد 0 و 4 نشان دهند چه موضوعاتی هستند و اگر مثلا AN11 تغییر پیدا کند بیان کنند چه موضوعی است)
Screenshot 2024-01-09 1252081029×777 54 KB
حل شده
نحوه ی نام گذاری Piping Class در مدرک PMS
جواد تقویپرسیده شده ۲ سال پیش۱۱۴ بازدید۱ پاسخ
پاسخ منتخب
علی مانی زادهاستاد· ۲ سال پیشسلام
در سوال قبلی پاسخ داده شد
پایپینگ کلاس در pms پایپینگ
با سلام و وقت بخیر
این دو عدد معروف به service index هستند و این مشخصه نشان دهنده مشخصات سیال سرویس در کنار متریال پایه استفاده شده است که در ضمیمه B آمده است.
برای مثال S02 یعنی استیک اسیدی که در درمای بین 0 تا 100 درجه سانتی گراد و برای همه غلظت هاست که متریال پایه آن فولاد ضد زنگ هست.
حتما این عدد در کنار متریال پایه معنا پیدا میکند.
[image]
