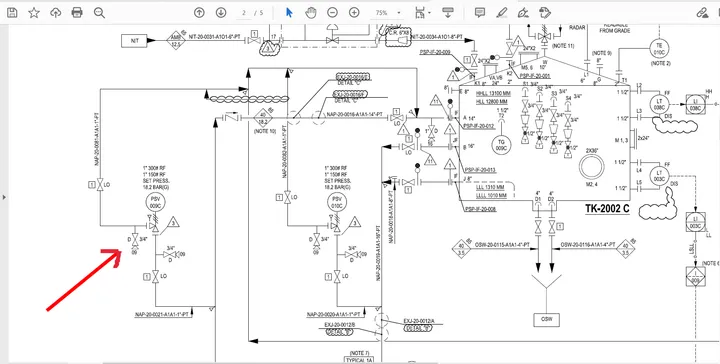

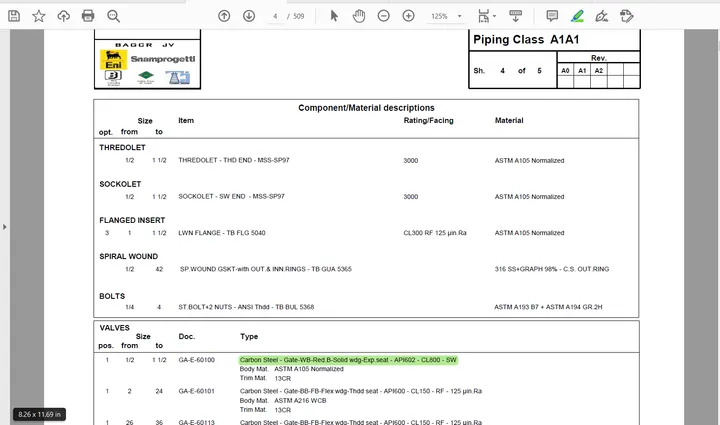

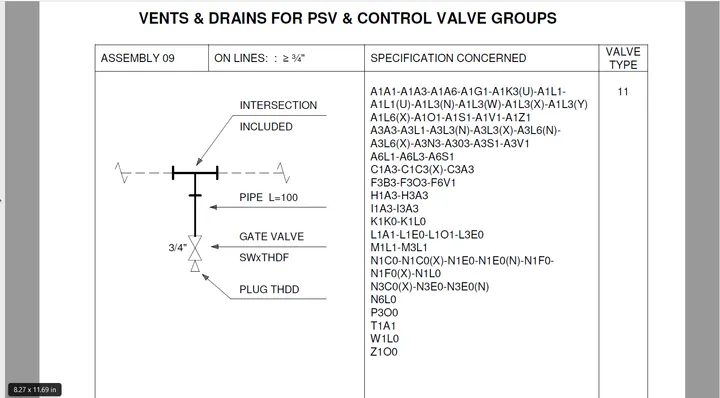

سلام استاد…ممنون از اموزش خوبتون…یه سوال داشتم و اینکه توی نقشه ی P&ID ای که براتون عکسش رو فرستادم و خود شما هم یه سری از مباحث رو از روی این P&ID اموزش میدید… اگر مشخصات شیر درین مشخص شده در عکس رو اگر بریم از توی مدرک PMS نگاه کنیم میبینیم نوشته شیر ساکتی ولی اگه مشخصات این شیر رو از توی مدرک job specification for typical piping assembly نگاه کنیم میبینیم که نوشته شیر ساکتی در تردی (SW*THDF) …پس بالاخره این شیر هر دو طرفش ساکتیه یا اینکه یک طرفش ساکتیه و یک طرفش تردی؟
2021-02-05/1612512059-232688-pid.png1821×921 126 KB
2021-02-05/1612512068-211844-pms.png1593×940 90.3 KB
2021-02-05/1612512080-239417-assembly-drawing.png1579×873 83.2 KB
حل شده
نحوه ی پی بردن به مشخصات شیر Drain با استفاده از مدارک موجود
یونس بیچرانلوئی حسنپرسیده شده ۵ سال پیش۱۹۰ بازدید۱ پاسخ
پاسخ منتخب
علی مانی زادهاستاد· ۵ سال پیش@saeed#3938 سلام وقت بخیر
اقای مهندس در خیلی از پروژه ها مدارک کپی هستند. این دو مدرک ازین جهت باهم همخونی ندارن ک این assembly برای اینpidنیست و صرفا جهت توضیح در فرایند اموزش نوع مدارک توضیح داده شد.
اما در خصوص اصل سوالتون شیر درسن باید قابلیت باز شدن رو داشته باشه ک در نتیجه thd درست هست.
